- Краткое описание
Одноступенчатый центробежный насос с сухим ротором блочного типа для установки на фундаменте со встроенным частотным преобразователем для электронного регулирования в т. ч. постоянного перепада давления (Δp-c). Насос можно эксплуатировать в режиме работы Δp-c только с внешним дифференциальным датчиком давления (комплект дифференциального датчика давления); его подключение не выполняется на корпусе насоса. Устройство CronoBloc-BL-E предназначено для перекачивания воды систем отопления (согласно VDI 2035), холодной воды и водогликолевых смесей без абразивных веществ в системах отопления, кондиционирования и охлаждения.
Конструкция
- Одноступенчатый низконапорный центробежный насос
- Спиральный корпус блочного типа с размерами фланцев и корпуса согласно DIN EN 733, а также фланцами PN 16 согласно EN 1092-2
- Блочная конструкция с низким уровнем шума и вибрации, соединительным элементом и неподвижно присоединенным унифицированным (стандартным) электродвигателем
- Корпус насоса и соединительный элемент в серийном исполнении с катафоретическим покрытием
- Привинченный опорный цоколь при мощности электродвигателя до 4 кВт, привинченные ножки при мощности электродвигателя от 5,5 кВт
- Сильфонное скользящее торцевое уплотнение, независимое от направления вращения, с принудительной промывкой и рабочее колесо, снижающее кавитацию
- Скользящее торцовое уплотнение для перекачивания воды температурой до 140 °C. Допустимо применение гликолевой примеси температурой макс. +40 °C с объемной долей от 20 до 40 %
Серийное оснащение
Экран насоса для индикации следующих параметров:
- способ регулирования Δp-c (постоянный перепад давления), ПИД-регулировка, n-постоянный (Режим управления);
- заданное значение (напр., перепад давления или частота вращения);
- сообщения об ошибках и предупреждения;
- текущие значения (напр., потребляемая мощность, текущее значение датчика);
- эксплуатационные данные (напр., количество часов работы, расход энергии);
- данные о состоянии (например, состояние реле SSM и SBM);
- данные об устройстве (напр., название насоса);
- режим работы (только при применении с разветвленными трубопроводами: основной/резервный режим работы, параллельный режим работы двух насосов).
Однокнопочная панель управления для следующих функций:
- Вкл./выкл. насоса
- Установка заданного значения или числа оборотов
- Выбор режима работы и способа регулирования
- конфигурация рабочих параметров;
- квитирование ошибок.
Преимущества
- Интерфейсы: Управляющий вход «Выкл. по приоритету», аналоговый вход 0 – 10 В, 2 – 10 В, 0 – 20 мА, 4 – 20 мА для ручного режима управления (DDC) или дистанционного регулирования заданных значений, инфракрасный интерфейс для беспроводной связи с устройством управления и сервисного обслуживания – IR-монитором/IR-накопителем Wilo, разъем для IF-модуля Wilo для связи с автоматизированной системой управления зданием, настраиваемая беспотенциальная система оповещения о неисправностях, эксплуатации и готовности
- Трехфазный электродвигатель с частотным преобразователем
- Встроенная система управления сдвоенными насосами
- Встроенная полная защита электродвигателя (термодатчик) с электронной системой отключения
- В серийном исполнении отверстия в корпусе электродвигателя для слива конденсата (при поставке отверстия закрыты)
- различные режимы работы для систем отопления (HV) или кондиционирования (AC);
- Блокировка доступа к насосу
- различные панели управления: стандартная/обслуживание
Принадлежности
- консоли для крепления к фундаменту;
- Комплекты дифференциального датчика давления для способа регулирования Δp-c
- IR-монитор
- IR-модуль
- IF-модуль PLR
- IF-модуль LON
- IF-модуль Modbus
- IF-модуль BACnet
- IF-модуль CAN
- Системы регулирования VR-HVAC/CCe-HVAC/SCe-HVAC

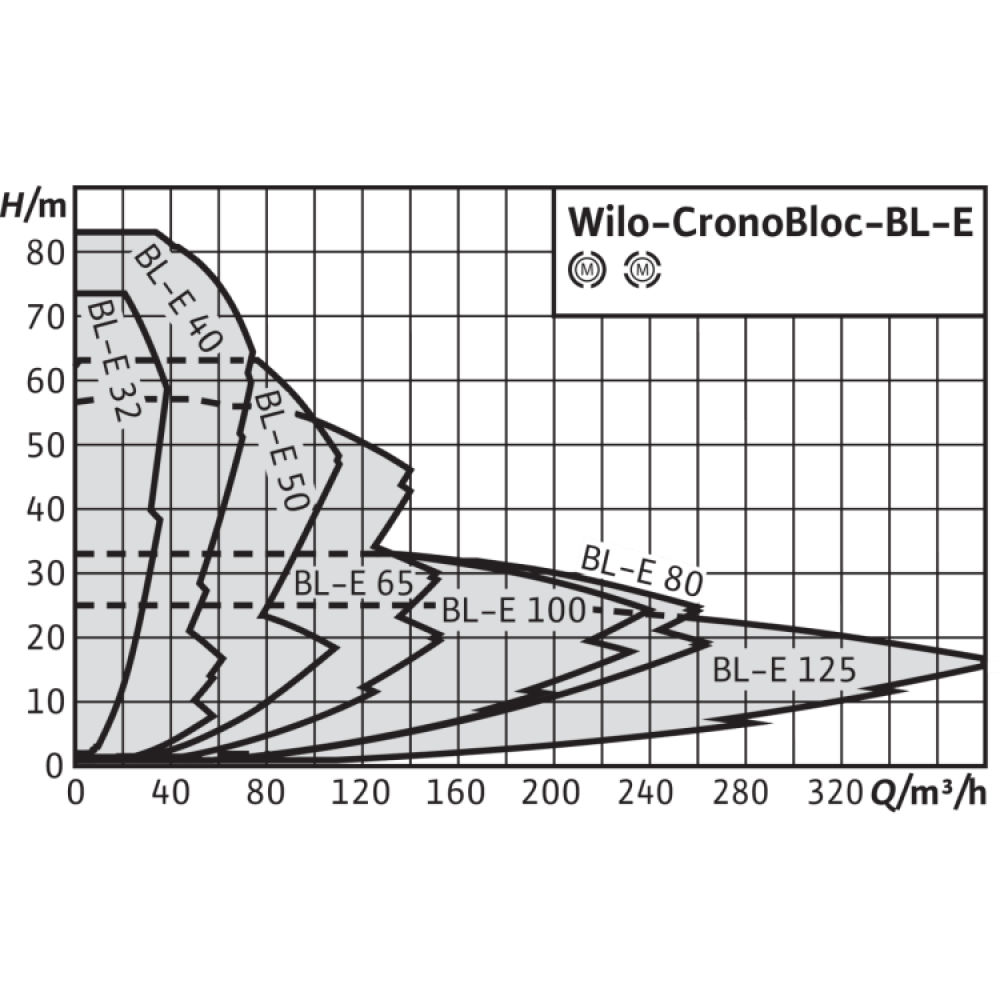

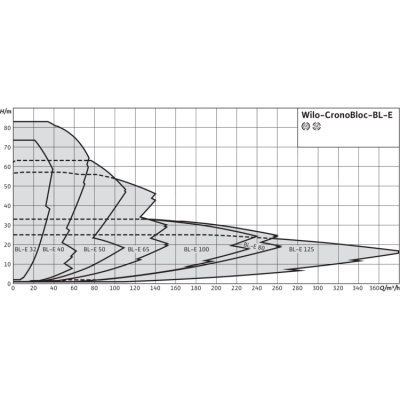

Описание серии
|
Тип Электронно регулируемый насос с сухим ротором в блочном исполнении с фланцевым соединением и автоматической регулировкой мощности. |
||||||||||||||
|
Применение Перекачивание воды систем отопления (согласно VDI 2035), холодной воды и водогликолевой смеси без абразивных веществ в системах отопления, кондиционирования и охлаждения. |
||||||||||||||
Обозначение
|
||||||||||||||
Особенности/преимущества продукции
|
||||||||||||||
Технические характеристики
|
|
Описание/конструкция Одноступенчатый низконапорный центробежный насос в блочном исполнении с аксиальным всасывающим патрубком и радиально расположенным напорным патрубком со следующими элементами:
|
Материалы
|
|
Оснащение/функции Режимы работы
Панель ручного управления
Ручное управление
Внешнее управление
Сигнализация и индикация
Обмен данными
Функции защиты
Система управления сдвоенными насосами (2 одинарных насоса; применение только с разветвленными трубопроводами)
|
Комплект поставки
|
Опции
|
Принадлежности
|
|
Общие указания – директивы ErP (экологический дизайн) Базовое значение MEI для насосов с оптимальным КПД ≥ 0,70.КПД насоса с откорректированным рабочим колесом, как правило, ниже КПД насоса с полным диаметром рабочего колеса. За счет корректировки рабочего колеса насос настраивается на определенную рабочую точку, в результате чего снижается энергопотребление. Индекс минимальной эффективности (MEI) относится к полному диаметру рабочего колеса.При различных рабочих точках данный насос может работать эффективнее и экономичнее, если, например, управление его работой осуществляется путем регулирования переменной частоты вращения, благодаря которому насос адаптируется к характеристикам соответствующей системы.Информацию по базовому значению эффективности см. на интернет-странице www.europump.org/efficiencycharts.На насосы, потребляющие мощность > 150 кВт, или имеющие подачу QBEP < 6 м3/ч, не распространяются требования по экологическому проектированию водяных насосов. Поэтому значение MEI не указывается. |
- Вал насоса
- 1.4122
- Вес нетто, кг
- 144
- Вес, кг
- 144
- Вид упаковки
- Одноразовый поддон
- Вода систем отопления (согласно VDI 2035)
- •
- Водогликолевая смесь (при доле гликоля 20-40 об.%)
- •
- Встроенная полная защита мотора
- •

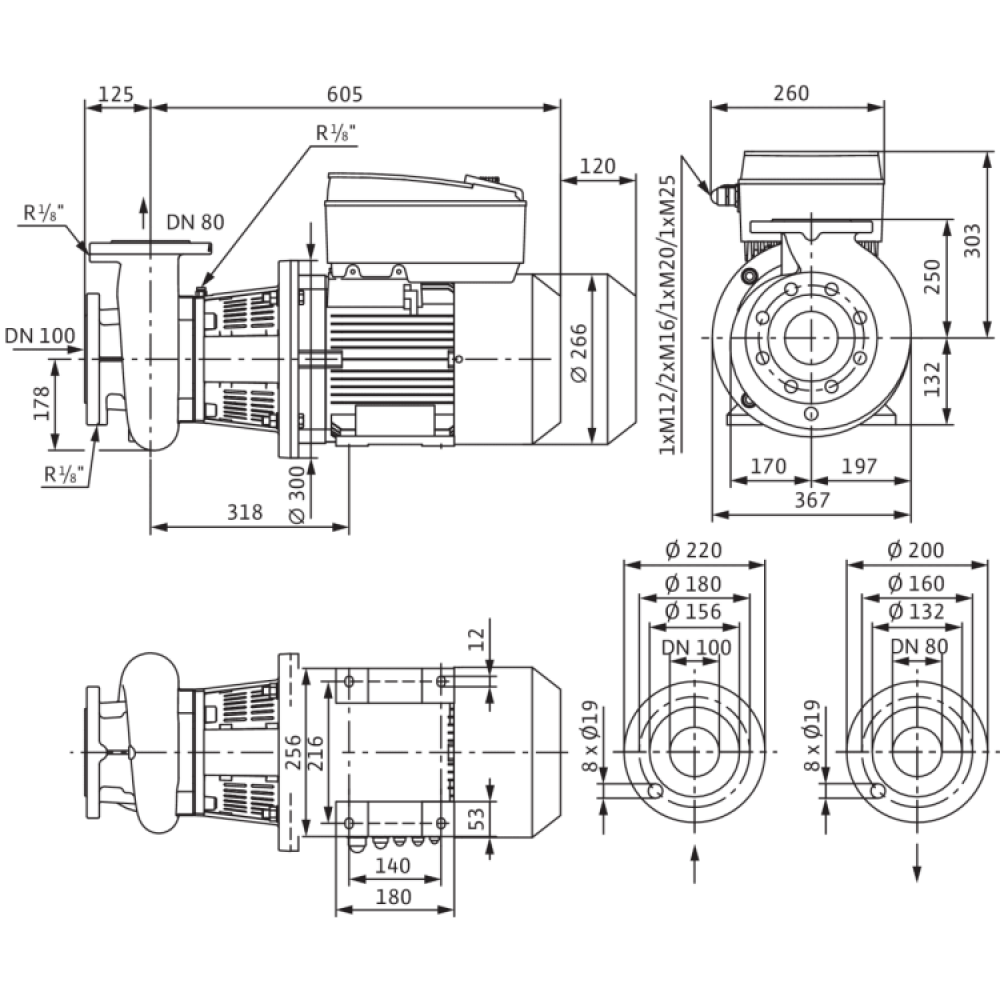

- Высота без упаковки, мм
- 481
- Высота в упаковке, мм
- 625
- Диапазон t при макс. t окружающей среды +40 ,°C
- -20...+140 (в зависимости от перекачиваемой среды)
- Диапазон частоты вращения, об/мин
- 750-2900 380-1450
- Длина без упаковки, мм
- 769
- Длина с упаковкой, мм
- 1200
- Другие скользящие торцевые уплотнения
- по запросу
- Защита электродвигателя
- интегрировано
- Изделие
- Wilo
- Индекс минимальной эффективности (MEI)
- ≥ 0.40
- Класс защиты
- IP55 IP 55
- Класс изоляции
- F
- Класс эффективности двигателя
- IE4
- Количество на один слой, шт
- 1
- Количество на поддон, шт
- 1
- Корпус насоса
- EN-GJL-250
- Макс. потребляемая мощность P1, кВт
- 6
- Максимальная температура окружающей среды, °C
- +40
- Масляный теплоноситель, °C
- Специальное исполнение за дополнительную плату
- Монтаж на консолях
- •
- Монтаж на трубопроводе (при мощности мотора до ≤ 15 кВт)
- •
- Насос с макс. диаметром рабочего колеса для определения MEI
- BL80/220-5,5/4
- Номинальная мощность электродвигателя P2, Вт
- 5 500
- Номинальный внутренний диаметр DN
- 32 - 150
- Номинальный внутренний диаметр DN1
- 100
- Номинальный внутренний диаметр DN2
- 80
- Номинальный ток (прим.) IN 3~400 В, А
- 10.2
- Охлаждающая и холодная вода
- •
- Подключение к сети, В/Гц
- 3~440 В, 50/60 Гц3~400 В, 50/60 Гц3~380 В, 50/60 Гц 3~440 V ±10, 50/60 Hz3~400 V ±10, 50/60 Hz3~380 V -5/+10, 50/60 Hz
- Помехозащищенность
- EN 61800-3
- Промежуточный корпус
- EN-GJL-250
- Рабочее колесо
- EN-GJL-200
- Рабочее колесо (специальное исполнение)
- G-CuSn10
- Свойства упаковки
- Транспортировочная упаковка
- Скользящее торцевое уплотнение
- AQEGG
- Создаваемые помехи
- EN 61800-3
- Специальное исполнение для рабочего давления pмакс., бар
- -
- Стандартное исполнение для рабочего давления pмакс, бар
- 13 (до +140) 16 (до +120)
- Технология мотора
- Асинхронный мотор
- Тип

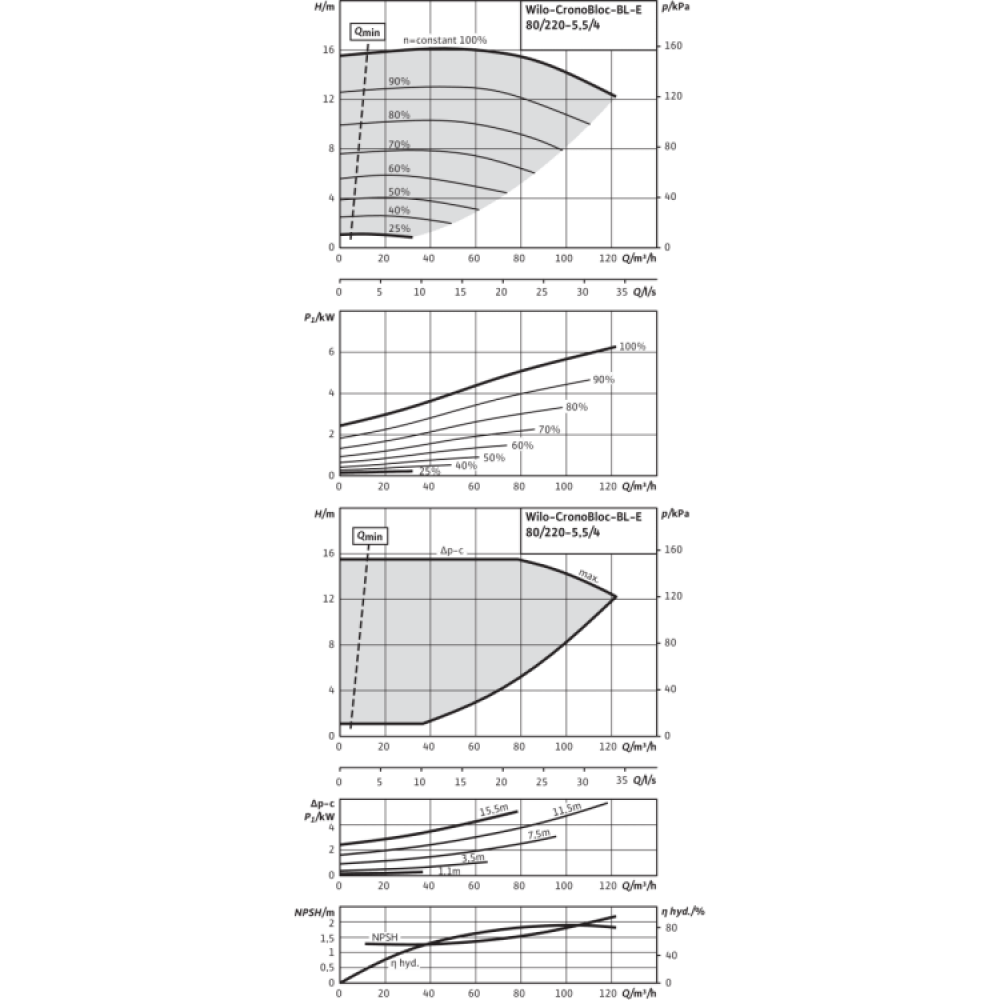

- CronoBloc-BL-E 80/220-5,5/4-R1
- Установка в закрытых помещениях
- •
- Установка в открытых помещениях
- -
- Устройство защитного отключения
- •
- Фланец с отверстием для манометра
- R 1/8
- Фланцы (по EN 1092-2)
- PN 16 (PN25 по запросу)
- Цвет
- зеленый
- Число полюсов
- 4
- Ширина без упаковки, мм
- 367
- Ширина с упаковкой, мм
- 800
