Циркуляционный насос с сухим ротором в исполнении Inline с фланцевым соединением Wilo VeroTwin-DPL 80/120-0,55/4

Серия DPL предназначена для установки в трубах или на фундаменте. Консоли доступны в качестве дополнительных принадлежностей. С не зависящим от направления вращения скользящим торцовым уплотнением в кожухе с принудительным охлаждением и снижающим кавитацию синтетическим рабочим колесом.
Фланцы имеют отверстия R 1/8 для измерения давления. На корпус насоса и промежуточный корпус нанесено катафорезное покрытие.

Описание серии

Тип Сдвоенный насос с сухим ротором в исполнении Inline с фланцевым соединением

Применение Перекачивание воды систем отопления (согласно VDI 2035), холодной воды и водогликолевой смеси без абразивных веществ в системах отопления, кондиционирования и охлаждения.

Обозначение Пример DPL 40/160‐4/2 DPL Сдвоенный насос Inline 40 Номинальный внутренний диаметр DN подсоединения к трубопроводу 160 Номинальный внутренний диаметр рабочего колеса 4 Номинальная мощность электродвигателя P2 в кВт 2 Число полюсов электродвигателя

Особенности/преимущества продукции Уменьшение занимаемой площади и снижение затрат на монтажные работы благодаря конструкции сдвоенного насоса Режим работы основной/резервный или режим работы при пиковых нагрузках (с помощью внешнего дополнительного устройства) Высокая степень защиты от коррозии благодаря катафорезному покрытию. Серийное исполнение: Электродвигатель с неразъемным валом Исполнение N: Стандартный электродвигатель B5 или V1 со вставным валом из нержавеющей стали

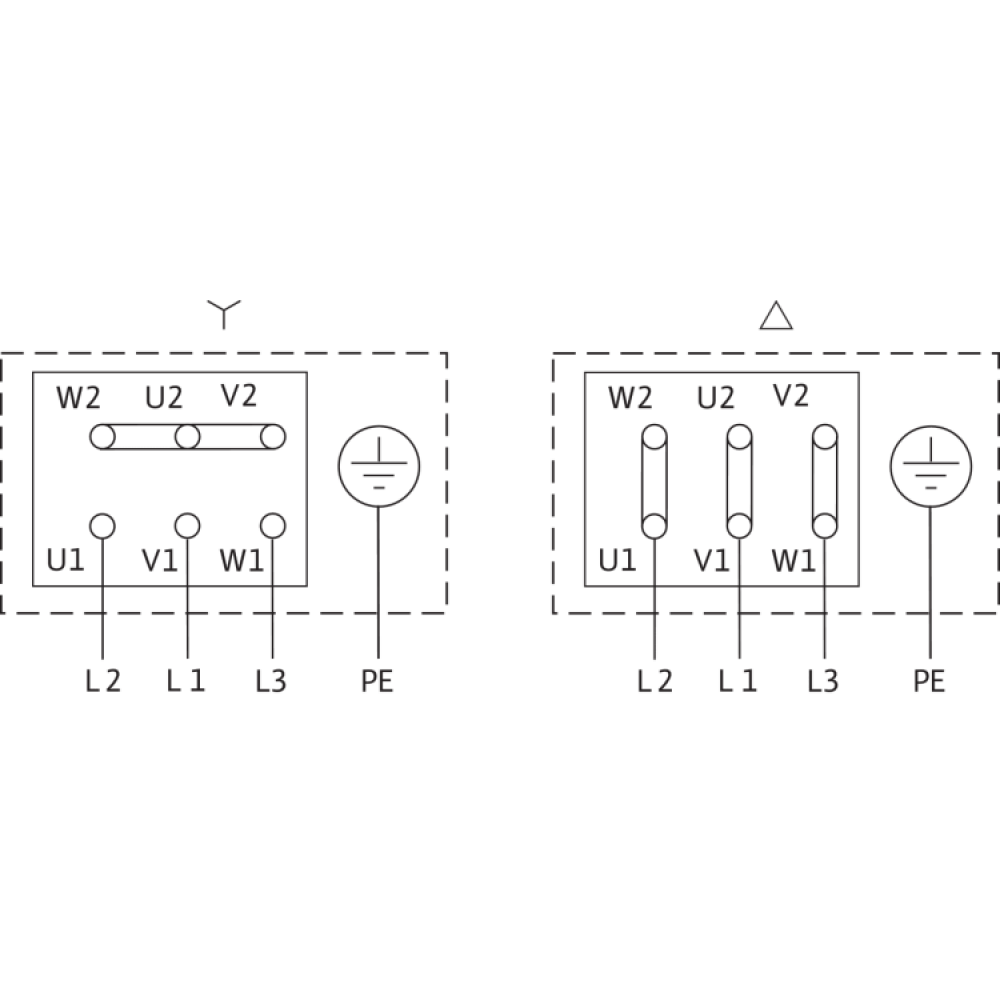

Технические характеристики Минимальный индекс эффективности (MEI) ≥ 0,4 Допустимый диапазон температур от -20° C до +120° C Подключение к сети 3~400 В, 50 Гц (другие по запросу) Класс защиты IP 55 Номинальный внутренний диаметр от DN 32 до DN 100 Макс. рабочее давление 10 бар (специальное исполнение: 16 бар)

Описание/конструкция Одноступенчатый низконапорный сдвоенный насос в исполнении Inline со следующими элементами: Перекидной клапан Скользящее торцовое уплотнение Фланцевое соединение со штуцером для замера давления R 1/8 электродвигатель с неразъемным валом

Материалы Корпус насоса и соединительный элемент: EN-GJL-250 Рабочее колесо: PP-усиленное стекловолокном/EN-GJL-200 (в зависимости от типа насоса) Вал: 1.4021 Скользящее торцевое уплотнение: AQ1EGG; другие скользящие торцевые уплотнения по запросу

Комплект поставки Насос Инструкция по монтажу и эксплуатации

Опции Вариант ...-H5 с корпусом PN16 (за отдельную плату) По запросу возможны также исполнения, рассчитанные на другое напряжение и другую частоту, а также с допуском по нормам ATEX

Принадлежности Консоли для монтажа на фундаменте Термодатчик, реле отключения по сигналу с датчика KLF (PTC) Специальные электродвигатели Скользящие торцевые уплотнения специального исполнения Системы регулирования SC-HVAC, CC-HVAC и приборы управления Фланцевые заглушки

Общие указания – директивы ErP (экологический дизайн) Базовое значение MEI для насосов с оптимальным КПД ≥ 0,70.КПД насоса с откорректированным рабочим колесом, как правило, ниже КПД насоса с полным диаметром рабочего колеса. За счет корректировки рабочего колеса насос настраивается на определенную рабочую точку, в результате чего снижается энергопотребление. Индекс минимальной эффективности (MEI) относится к полному диаметру рабочего колеса.При различных рабочих точках данный насос может работать эффективнее и экономичнее, если, например, управление его работой осуществляется путем регулирования переменной частоты вращения, благодаря которому насос адаптируется к характеристикам соответствующей системы.Информацию по базовому значению эффективности см. на интернет-странице www.europump.org/efficiencycharts.На насосы, потребляющие мощность > 150 кВт, или имеющие подачу QBEP < 6 м3/ч, не распространяются требования по экологическому проектированию водяных насосов. Поэтому значение MEI не указывается.
