MVI 104-1/25/E/1-230-50-2

Wilo

Вертикальный многоступенчатый насос Wilo Multivert MVI 104 (1~230 V, EPDM, PN 25)

На складе

61255 ₽

Купить в один клик
Краткое описание

Многоступенчатый нормальновсасывающий вертикальный высоконапорный центробежный насос линейного типа.

Вал насоса и вал стандартного электродвигателя IEC соединены друг с другом посредством продольно-свертной муфты. Отдельный подшипник качения соединительного элемента гарантирует оптимальное восприятия осевых усилий. Промежуточные подшипники гидравлической части обеспечивают долгий срок службы.

Насос подходит для водоснабжения, водораспределения и повышения давления, промышленных циркуляционных систем, технологической воды, контуров циркуляции охлаждающей воды. Его также можно использовать в системах пожаротушения, моечных установках, в системах орошения.

Особенности/преимущества продукции

  • Коррозионностойкие рабочее и ведущее колеса и ступенчатый корпус.
  • Разрешение к применению в питьевом водоснабжении для насосов с деталями из нержавеющей стали, контактирующими с перекачиваемой жидкостью, (версия EPDM)

Комплект поставки
  • Многоступенчатый высоконапорный центробежный насос Wilo-Multivert MVI
  • Инструкция по монтажу и эксплуатации
  • Контрфланцы из серого чугуна и соответствующие винты, гайки и уплотнения для насосов PN16 с овальными фланцами

Указания по компоновке
  • Защита электродвигателя – по запросу или предоставляется заказчиком

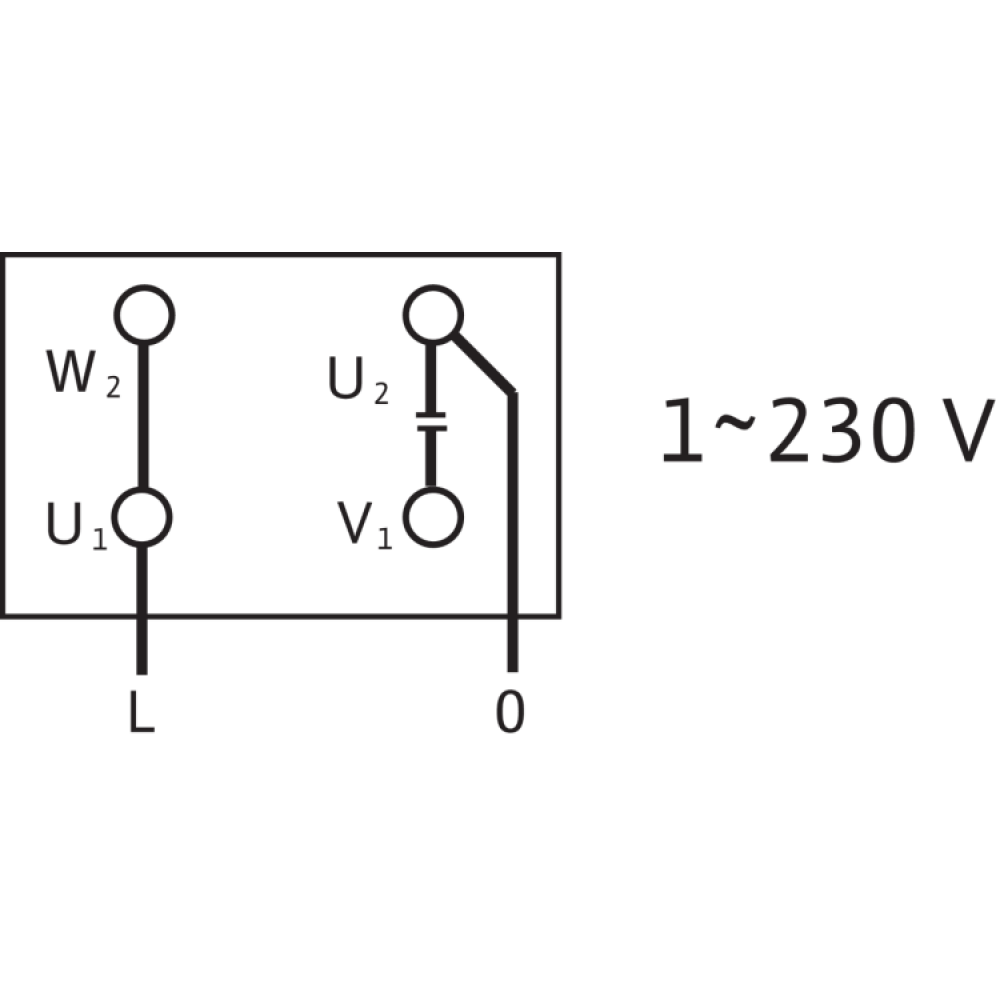

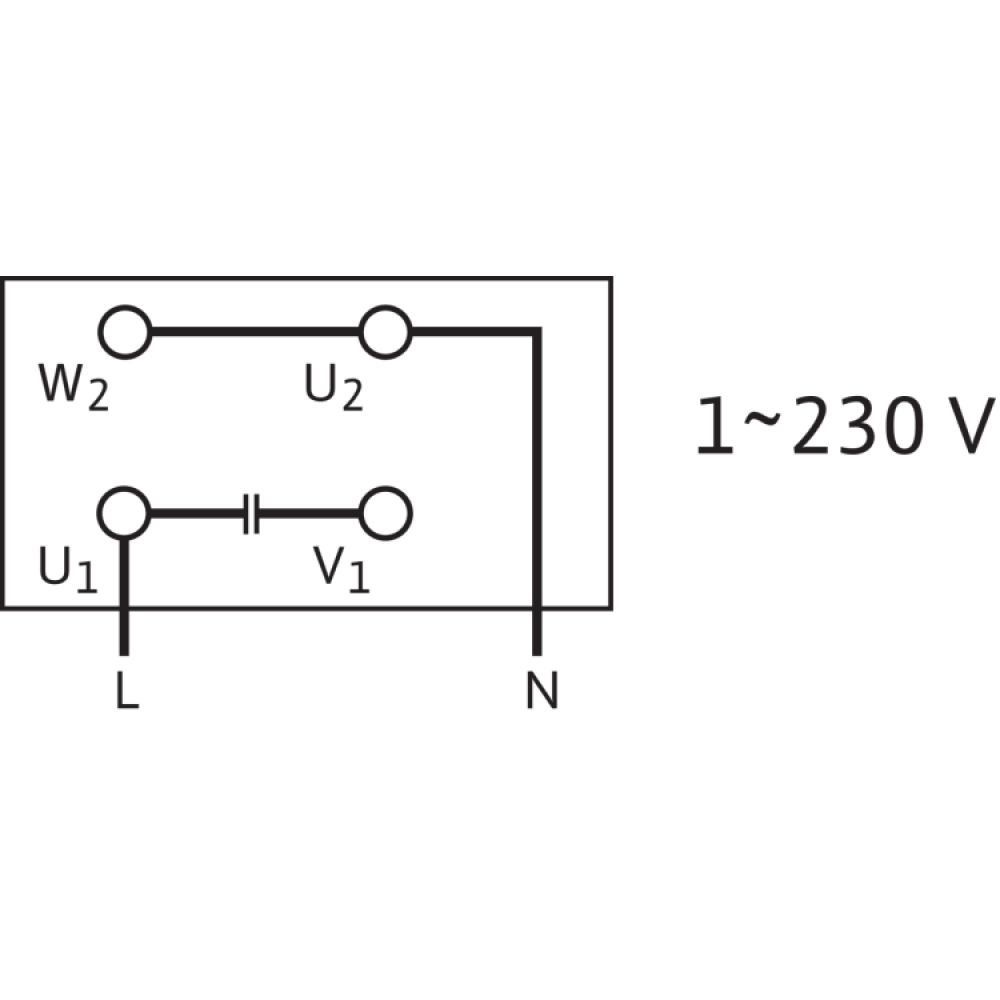

  • Однофазный электродвигатель оснащен встроенной защитой электродвигателя от перегрева и конденсатором
  • Съемная муфта (от 15 кВт) позволяет заменять торцовое уплотнение без демонтажа электродвигателя
  • Контрфланцы доступны в качестве дополнительных принадлежностей
  • Комплекты байпаса доступны в качестве дополнительных принадлежностей
  • Wilo-Multivert MVI в исполнении ATEX по запросу


Описание серии

Тип
Нормальновсасывающий многоступенчатый насос

Применение
  • Водоснабжение и повышение давления
  • Системы пожаротушения
  • Подача воды в котлы
  • Промышленные циркуляционные системы
  • Производственные технологии
  • Контуры циркуляции охлаждающей воды
  • Моечные и дождевальные установки

Обозначение
Пример:MVI 7002/1 CN-1/16/E/3-400-50-2
MVIМногоступенчатый высоконапорный центробежный насос вертикального исполнения
70Подача в м3/ч
02Количество рабочих колес
1Количество обточенных рабочих колес;
[только MVI 70.. и 95..]
CОпция [только некоторые типы ≥ 30 кВт]C = скользящие торцевые уплотнения в виде картриджа
Nстандартный электродвигатель
1Материал
1 = 1.4301 (AISI 304);
[только MVI 8.. и ниже]
2 = 1.4404 (AISI 316L)
3= корпус насоса из серого чугуна EN-GJL-250 (с катафорезным покрытием), гидравлическая часть 1.4301 (AISI 304);
[только MVI 70.. и 95..]
16Вид фланца
16 = фланец PN16 (круглый или овальный)
25 = фланец PN25 (круглый или овальный)
P = муфта Victaulic [только MVIE 8.. и ниже]
EВид уплотнения
E = EPDM
V = FKM (витон)
31 = 1~ (однофазный ток);
[только MVI 8.. и ниже]
3 = 3~ (трехфазный ток)
400Подключаемое напряжение в В
50Частота в Гц
2Число полюсов электродвигателя


Особенности/преимущества продукции
  • Коррозионностойкие рабочее и ведущее колеса и ступенчатый корпус.
  • Разрешение к применению в питьевом водоснабжении для всех деталей, контактирующих с перекачиваемой средой (версия EPDM)

Технические характеристики
  • Минимальный индекс эффективности (MEI) ≥ 0,4
  • Электроподсоединение:
    • 1~230 В (±10 %), 50 Гц или опционально 220 В (±10 %), 60 Гц (до 1,5 кВт); только MVI 1. – 8..
    • 3~230 В  (±10 %), 50 Гц (Δ) или опционально 220 В  (±10 %), 60 Гц (Δ) до 4,0 кВт,
      400 В  (±10 %), 50 Гц (Y) или опционально 380 В  (±10 %), 60 Гц (Y) или 460 В  (±10 %), 60 Гц (Y) от 4,0 кВт
  • Температура перекачиваемой жидкости: от -15 до +120 °C с уплотнением из EPDM (от -15 до +90 °C с уплотнением из FKM)
  • Рабочее давление макс. 16/25 бар
  • Макс. приточное давление 10 бар
  • Класс защиты IP 55
  • Фланцевые подсоединения:
    • MVI 1.. – 8.., PN 16; овальный фланец (G1 – G2)
    • MVI 1.. – 8.., PN 25: фланец круглой формы (DN25 – DN40)
  • MVI 1.. – 8.., PN 25: опционально с подсоединениями Victaulic
  • MVI 70../95.. PN 16/PN25: фланец круглой формы (DN 100)

Оснащение/функции
  • Встраиваемый насос из нержавеющей стали (только от MVI 1.. до 8..)
  • MVI 1.. до 8..: Исполнение PN16 с овальным фланцем; PN25 с фланцем круглой формы
  • MVI 70.. и 95..: Исполнение PN16; PN25 с фланцами круглой формы
  • Стандартный электродвигатель IEC IE2

Материалы
MVI 1.. до 8..:
  • Рабочие колеса и секции из нержавеющей стали 1.4301 (для агрессивных перекачиваемых сред 1.4404)
  • Корпус насоса из нержавеющей стали 1.4301 (для агрессивных перекачиваемых сред 1.4404)
  • Вал, в зависимости от типа, из нержавеющей стали 1.4301 (для агрессивных перекачиваемых сред 1.4404)
  • Уплотнение EPDM (EP 851)/FKM (витон)
  • Крышка корпуса из нержавеющей стали 1.4301 (для агрессивных перекачиваемых сред 1.4404)
  • Нижняя часть корпуса из нержавеющей стали 1.4301 (для агрессивных перекачиваемых сред 1.4404)
  • Скользящее торцовое уплотнение из графита/карбида вольфрама, SiC/графита
  • Трубный кожух из нержавеющей стали 1.4301 (для агрессивных перекачиваемых сред 1.4404)
  • Подшипники из карбида вольфрама
  • Фундаментальная рама из серого чугуна EN-GJL-250

MVI 70../95..:
  • Рабочие колеса из нержавеющей стали 1.4408
  • Секции из нержавеющей стали 1.4301
  • Корпус насоса EN-GJL-250
  • Вал из нержавеющей стали 1.4057
  • Уплотнение из EPDM (EP 851)
  • Крышка корпуса из нержавеющей стали 1.4301
  • Нижняя часть корпуса из нержавеющей стали 1.4301
  • Скользящее торцовое уплотнение из графита/карбида вольфрама, SiC/графита
  • Напорный кожух из нержавеющей стали 1.4301
  • Подшипники из карбида вольфрама

Комплект поставки
  • Многоступенчатый высоконапорный центробежный насос MVI
  • MVI 1.. – 8..: овальные ответные фланцы с соответствующими винтами и уплотнительными кольцами круглого сечения (тип PN16) или шпильками и уплотнениями при использовании контрфланца (вариант PN25 с фланцем круглой формы)
  • MVI 70../95..: шпильки и уплотнения при использовании контрфланца (PN16 и PN25 с фланцем круглой формы)
  • Инструкция по монтажу и эксплуатации

Общие указания – директивы ErP (экологический дизайн)
Базовое значение MEI для насосов с оптимальным КПД ≥ 0,70.КПД насоса с откорректированным рабочим колесом, как правило, ниже КПД насоса с полным диаметром рабочего колеса. За счет корректировки рабочего колеса насос настраивается на определенную рабочую точку, в результате чего снижается энергопотребление. Индекс минимальной эффективности (MEI) относится к полному диаметру рабочего колеса.При различных рабочих точках данный насос может работать эффективнее и экономичнее, если, например, управление его работой осуществляется путем регулирования переменной частоты вращения, благодаря которому насос адаптируется к характеристикам соответствующей системы.Информацию по базовому значению эффективности см. на интернет-странице www.europump.org/efficiencycharts.На насосы, потребляющие мощность > 150 кВт, или имеющие подачу QBEP < 6 м3/ч, не распространяются требования по экологическому проектированию водяных насосов. Поэтому значение MEI не указывается.

Вал насоса
1.4301 [AISI304]
Вес брутто, кг
26.2
Вес нетто, кг
21.8
Вес, кг
21.8
Вид упаковки
Одноразовый поддон
Высота без упаковки, мм
514.4
Высота в упаковке, мм
400
Длина без упаковки, мм
250
Длина с упаковкой, мм
800
Изделие
Wilo
Индекс минимальной эффективности (MEI)
≥ 0.40
Класс защиты
IP 55
Класс изоляции
F
Количество на один слой, шт
1
Количество на поддон, шт
1
Корпус насоса
1.4301 [AISI304]
КПД электродвигателя ηm 100% , %
72,0
Максимальная температура окружающей среды, °C
40
Максимальное рабочее давление pмакс, бар
25
Механическое уплотнение
Q1BE3GG
Номинальная мощность электродвигателя P2, кВт
0.55
Номинальный внутренний диаметр фланца (на стороне всасывания)
DN 25
Номинальный внутренний диаметр фланца (с напорной стороны)
DN 25
Номинальный ток 1~230 В, 50 Гц IN, А
3.6
Подключение к сети, В/Гц
1~230 В, 50 Гц
Потребляемая мощность P1, кВт
0.79
Рабочее колесо
1.4301 [AISI304]
Свойства упаковки
Транспортировочная упаковка
Статическое уплотнение
EPDM
Температура перекачиваемой жидкости T, °C
-15...+120
Тип
MVI 104
Уровень номинального давления (на стороне всасывания) PN
PN 16
Уровень номинального давления (с напорной стороны) PN
PN 16
Цвет
Зелено-серебристый
Ширина без упаковки, мм
212
Ширина с упаковкой, мм
400
