Новинка
ПОПУЛЯРНЫЙ ТОВАР
На складе
343605 ₽
- Краткое описание

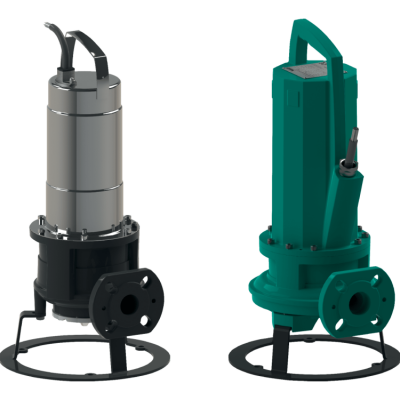

Полностью погружной дренажный насос для сточных вод с внешним режущим механизмом для вертикальной установки в погруженном состоянии, для перекачивания коммунальных и промышленных сточных вод, содержащих фекалии, а также длинноволокнистые фракции. Корпусы гидравлической части и электродвигателя, а также рабочее колесо из серого чугуна, уплотнение со стороны насоса и электродвигателя с двумя независимыми скользящими торцевыми уплотнениями. Напорный патрубок с горизонтальным патрубком напорного слива и резьбовым/фланцевым соединением. Электродвигатель насоса с сухим ротором в трехфазном исполнении с защитой от перегрева и с камерой уплотнений. Соединительный кабель со свободным концом. Агрегат в серийном исполнении имеет допуск по взрывозащите.
Описание серии
| Тип Погружной дренажный насос для отвода сточных вод с режущим механизмом для повторно-кратковременного и непрерывного режима эксплуатации для стационарной и мобильной установки в погруженном состоянии. | ||||||||||||||||||||||||||||
| Применение Перекачивание следующих сред:
| ||||||||||||||||||||||||||||
Обозначение
| ||||||||||||||||||||||||||||
Особенности/преимущества продукции
| ||||||||||||||||||||||||||||
Технические характеристики
|
Оснащение/функции
|
| Описание/конструкция Погружной насос для отвода сточных вод со внутренним или внешним режущим механизмом в виде блочного агрегата с возможностью полного погружения для стационарной и мобильной установки в погруженном состоянии и работы в повторно-кратковременном и длительном режиме работы. Гидравлическая часть Горизонтальный напорный патрубок для фланцевого подсоединения с комбинированным подсоединением DN 32/40. Максимально возможное содержание сухого вещества составляет 8 % (в зависимости от типа гидравлической части). Применяются одноканальные и многолопастные рабочие колеса. Электродвигатель Используются двигатели с поверхностным охлаждением в однофазном и трехфазном исполнении для прямого пуска. Отвод тепла передается непосредственно в окружающую среду через корпус электродвигателя. Электродвигатели могут работать в погруженном состоянии в длительном режиме работы (S1), а в непогруженном состоянии — в кратковременном (S2) или повторно-кратковременном режиме (S3). Электродвигатели оснащены датчиками контроля температуры обмотки. Они защищают обмотку электродвигателя от перегрева. В соответствии со стандартом для этих целей применяются биметаллические датчики. электродвигатели в варианте исполнения P дополнительно оснащены внутренним электродом контроля герметичности камеры электродвигателя. Электрод контроля герметичности сигнализирует о поступлении воды в камеру электродвигателя. Кроме того, электродвигатели могут оснащаться внешним стержневым электродом для контроля герметичности камеры уплотнений. Электрод сигнализирует о проникновении воды в камеру уплотнений через уплотнение со стороны перекачиваемой жидкости. Кабель электропитания имеет стандартную длину 10 м и оснащен штекером для у электродвигателя однофазного исполнения. Трехфазный электродвигатель в соответствии со стандартом имеет свободный конец кабеля, и продольно герметичный на электродвигателях в исполнении P. Уплотнение Между электродвигателем и гидравлической частью находится камера уплотнений. Она заполнена белым медицинским вазелиновым маслом и защищает электродвигатель от проникновения в него перекачиваемой жидкости через уплотнение со стороны насоса. Герметизация со стороны насоса и электродвигателя осуществляется двумя торцовыми уплотнениями, которые вращаются независимо друг от друга. |
Материалы
|
Комплект поставки
|
Принадлежности
|
- Вал насоса
- 1.4021 [AISI420]
- Вес нетто, кг
- 58.9
- Вес, кг
- 58.9
- Взрывозащита
- ATEX
- Вид упаковки
- Картон
- Высота без упаковки, мм
- 545
- Высота в упаковке, мм
- 805
- Длина без упаковки, мм
- 285
- Длина с упаковкой, мм
- 400
- Длина соединительного кабеля, м
- 10
- Допустимый перепад напряжения, В
- ±10
- Защита электродвигателя
- Bimetall
- Изделие
- Wilo
- Класс защиты
- IP 68
- Класс изоляции
- F
- Количество на один слой, шт
- 1
- Количество на поддон, шт
- 1
- Корпус насоса
- EN-GJL-250
- Корпус электродвигателя
- EN-GJL-250
- Коэффициент мощности cos φ
- 0.82
- Макс. глубина погружения, м
- 20
- Макс. напор Hmax, м
- 34
- Макс. расход Qmax, м3/ч
- 19.5
- Макс. частота включений, раз/ч
- 50
- Максимальное рабочее давление pmax, бар
- 3.74
- Напорный патрубок, мм
- DN 32/40, Rp 1¼
- Номинальная мощность электродвигателя P2, кВт
- 3.9
- Номинальная частота вращения n, об/мин
- 2,879
- Номинальный ток IN, А
- 8.5
- Оптимальный напор Hopt, м
- 23.5
- Оптимальный расход Qopt, м3/ч
- 14.5
- Подключение к сети, В/Гц
- 3~400 В, 50 Гц
- Поплавковый выключатель
- -
- Потребляемая мощность P1, кВт
- 4.8
- Пусковой ток I, A
- 66 A
- Рабочее колесо
- EN-GJL-250
- Режим работы (в непогруженном состоянии)
- S2-30 минS3-25
- Режим работы (в погруженном состоянии)
- S1
- Режущий механизм
- Abrasit/1.4034
- Рекомендованная частота включений
- 20
- Свойства упаковки
- Транспортировочная упаковка
- Сечение кабеля
- 7G1,5
- Скользящее торцевое уплотнение
- SiC/SiC
- Стандарт подключения
- EN 1092-2
- Статическое уплотнение
- NBR
- Температура перекачиваемой жидкости T, °C
- +3 ... +40
- Тип кабеля
- H07RN-F
- Тип насоса
- CUT GE03.34/P-T39-2-540X
- Тип пуска
- Прямой
- Тип соединения кабеля
- Разъемный
- Тип штекера
- -
- Уплотнение со стороны электродвигателя
- Графит/стеатит
- Фланцы (по EN 1092-2) PN
- PN 10
- Цвет
- зеленый
- Число полюсов
- 2
- Ширина без упаковки, мм
- 240
- Ширина с упаковкой, мм
- 300
