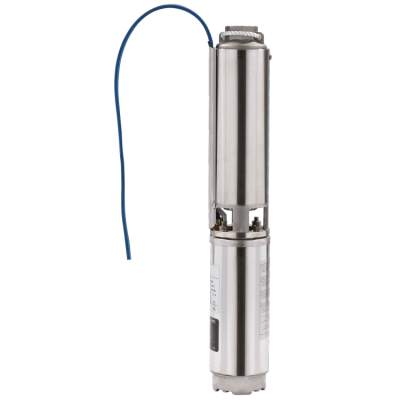

Скважинный насос Wilo TWU 4.16-16-DM-C

Полностью погружной многоступенчатый насос с радиальными или полуосевыми рабочими колесами в секционном исполнении для вертикального или горизонтального монтажа со встроенным обратным клапаном. Стойкий к коррозии электродвигатель однофазного или трехфазного тока для прямого пуска с водогликолевой смесью. Полностью герметичные и пропитанные смолой самосмазывающиеся подшипники с обмоткой с изолирующей лакировкой. Охлаждение электродвигателя происходит за счет перекачиваемой жидкости. Этот агрегат всегда должен эксплуатироваться в погруженном состоянии. Горизонтальный монтаж выполняется с охлаждающим кожухом. Для перекачивания воды из скважин с максимальной глубиной погружения 200 м и максимальным содержанием песка 50 г/м³.

Комплект поставки:

• Гидравлическая часть в полном сборе с электродвигателем
• Соединительный кабель с разрешением к применению в питьевом водоснабжении
• В исполнении для однофазного тока - с распределительной коробкой и конденсатором, термическим реле электродвигателя, а также включателем/выключателем
• Инструкция по монтажу и эксплуатации

Описание серии

Тип Многоступенчатый погружной насос 4" в исполнении со стяжными лентами для вертикального или горизонтального монтажа

Применение Для перекачивания воды из скважин, колодцев и цистерн Для использования в системах водоснабжения, полива и ирригации Повышение давления Понижение уровня воды Для перекачивания воды без длинноволокнистых и абразивных примесей

Обозначение например: Wilo-Sub TWU 4-0207-C TWU Погружной насос 4 Диаметр гидравлической части в дюймах ["] 02 Номинальная подача [м3/ч] 07 Количество ступеней гидравлической части C Обозначение поколения насоса

Особенности/преимущества продукции Детали, контактирующие с перекачиваемой жидкостью, из устойчивых к коррозии материалов Встроенный обратный клапан Износостойкий благодаря всплывающим рабочим колесам Удобный для техобслуживания электродвигатель

Оснащение/функции Многоступенчатый погружной насос с радиальными или полуаксиальными рабочими колесами Герметизированные электродвигатели Встроенный обратный клапан Муфта в соответствии с NEMA Однофазный или трехфазный электродвигатель Термическое реле электродвигателя для однофазного электродвигателя

Технические характеристики Минимальный индекс эффективности (MEI) ≥ 0,7 Подключение к сети: 1~230 В, 50 Гц или 3~400 В, 50 Гц Режим работы в погруженном состоянии: S1 Температура перекачиваемой жидкости: 3-30 °C Минимальное течение на моторе: 0,08 м/с Макс. содержание песка: 50 г/м3 Макс. количество пусков: 20/ч Макс. глубина погружения: 200 м Класс защиты: IP 68 Подсоединение к напорному патрубку: Rp 1¼ ‐ Rp 2

Материалы Корпус гидравлической системы: нержавеющая сталь 1.4301 Рабочие колеса: Noryl Вал гидравлической системы: нержавеющая сталь 1.4104 Корпус электродвигателя: нержавеющая сталь 1.4301 Вал электродвигателя: нержавеющая сталь 1.4305

Описание/конструкция Погружной дренажный насос длявертикального или горизонтального монтажа.   Гидравлическая часть Многоступенчатый погружной насос с радиальными или полуаксиальными рабочими колесами в секционном исполнении. Встроенный обратный клапан. Все детали, контактирующие с перекачиваемой средой, выполнены из коррозионностойкого материала.   Электродвигатель Коррозионностойкий однофазный или трехфазный электродвигатель прямого пуска. Герметично залитый электродвигатель, пропитанный смолой, обмотка с изолирующей лакировкой, самосмазывающиеся подшипники, наполнение водно-гликолевой смесью.   Охлаждение Охлаждение электродвигателя происходит за счет перекачиваемых жидкостей. Эксплуатация электродвигателя допускается только в погруженном состоянии. Необходимо соблюдать предельные значения макс. температуры перекачиваемых жидкостей. Вертикальный монтаж можно выполнить с охлаждающим кожухом или без него - по выбору. Горизонтальный монтаж выполняется с охлаждающим кожухом.

Определение параметров Для этих агрегатов режим всасывания невозможен! Агрегат во время эксплуатации должен целиком находиться в воде!

Комплект поставки Гидравлическая часть в полном сборе с электродвигателем Кабель электропитания 1,5/1,75/2,5/4,0 м с разрешением к применению в питьевом водоснабжении (поперечное сечение: 4 x 1,5 мм2) В однофазном исполнении, вкл. распределительные пусковые устройства с конденсатором, термическим реле электродвигателя, а также включателем/выключателем Инструкция по монтажу и эксплуатации

Опции Исполнения электродвигателя для особых напряжений 3~230 В, 50 Гц; 3~500 В, 50 Гц; 1~230 В, 60 Гц; 3~230 В, 60 Гц; 3~380 В, 60 Гц; 3~460 В, 60 Гц

Общие указания – директивы ErP (экологический дизайн) Базовое значение MEI для насосов с оптимальным КПД ≥ 0,70.КПД насоса с откорректированным рабочим колесом, как правило, ниже КПД насоса с полным диаметром рабочего колеса. За счет корректировки рабочего колеса насос настраивается на определенную рабочую точку, в результате чего снижается энергопотребление. Индекс минимальной эффективности (MEI) относится к полному диаметру рабочего колеса.При различных рабочих точках данный насос может работать эффективнее и экономичнее, если, например, управление его работой осуществляется путем регулирования переменной частоты вращения, благодаря которому насос адаптируется к характеристикам соответствующей системы.Информацию по базовому значению эффективности см. на интернет-странице www.europump.org/efficiencycharts.
