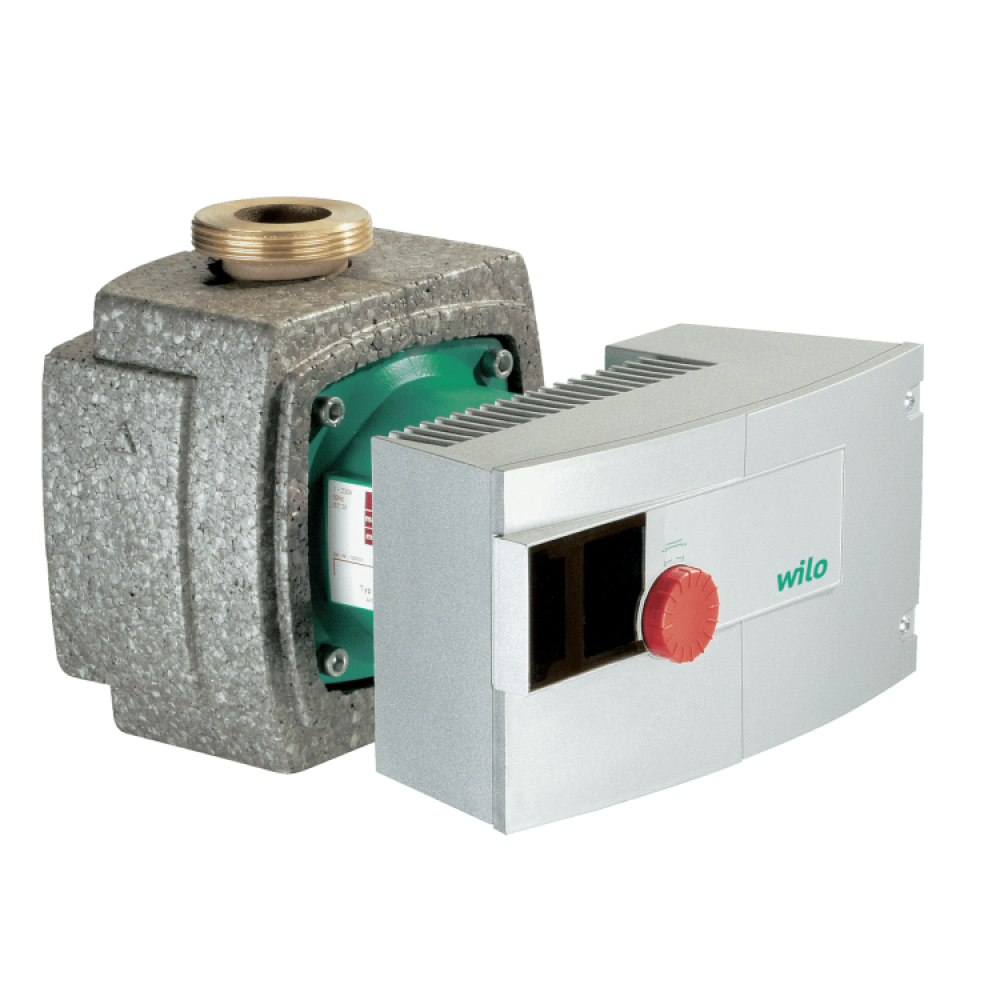

Циркуляционный насос Wilo Stratos-Z 50/1-9 RG

Циркуляционный насос с мокрым ротором с низкими эксплуатационными затратами для установки в трубах. Применяется для циркуляционных систем питьевой воды (от 0 °C до +80 °C), систем отопления, вентиляции и кондиционирования (от -10 °C до +110 °C). Со встроенным электронным регулированием мощности для поддержания постоянного/переменного перепада давления. Серийные теплоизоляционные кожухи. Серийное исполнение с однокнопочной панелью ручного управления для следующих операций:

• вкл./выкл. насоса;
• выбор способа регулирования:
  • dp-c (постоянный перепад давления);
  • dp-v (переменный перепад давления);
  • dp-T (температурно-зависимый перепад давления) с помощью IR-монитора/IR-карты памяти, Modbus, BACnet, LON или Can;
  • Q-Limit для ограничения максимального расхода (настройка только через IR-карту памяти)
  • Режим управления (настройка постоянной частоты вращения);
• автоматический режим снижения частоты вращения (самообучающийся);
• Установка заданного значения или числа оборотов

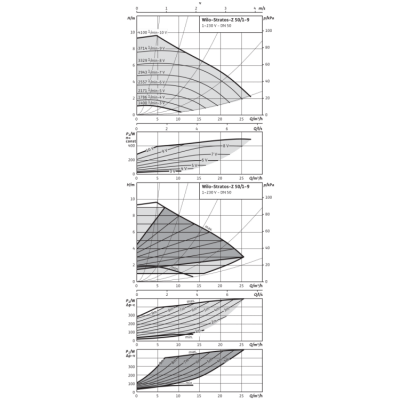

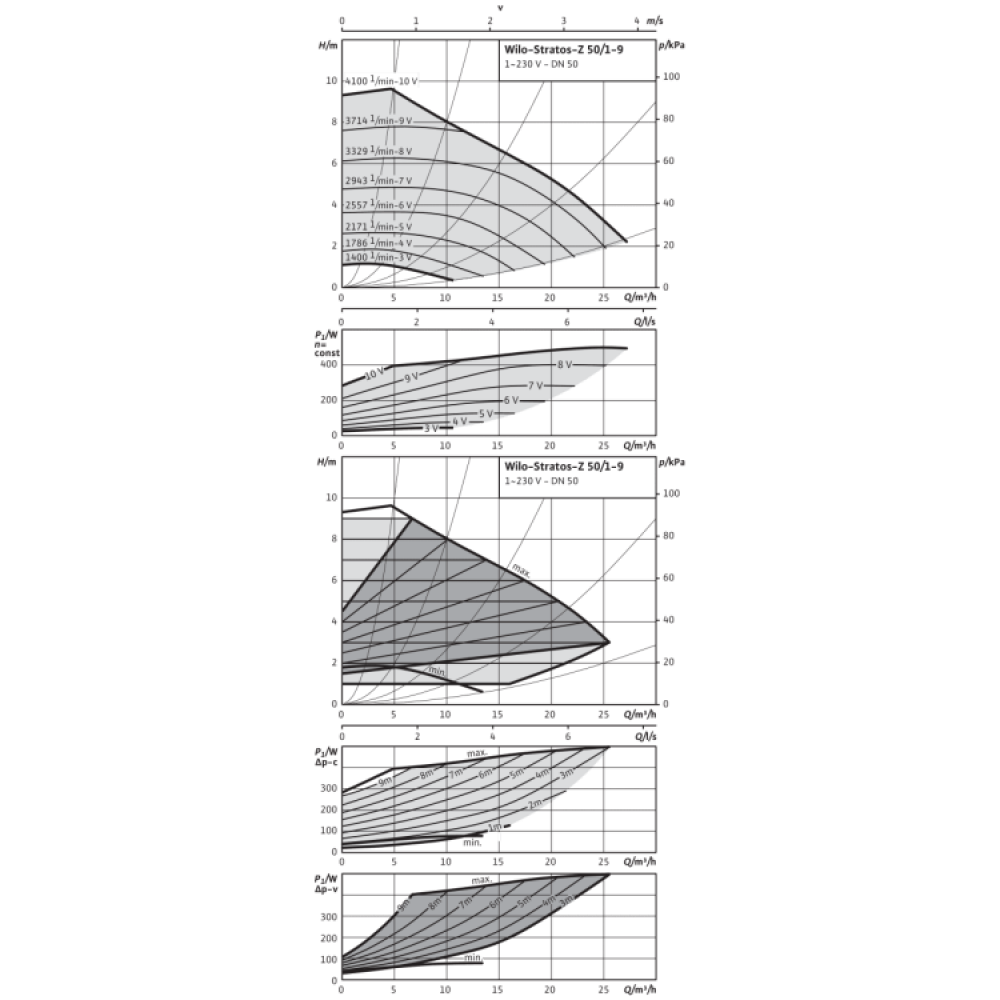

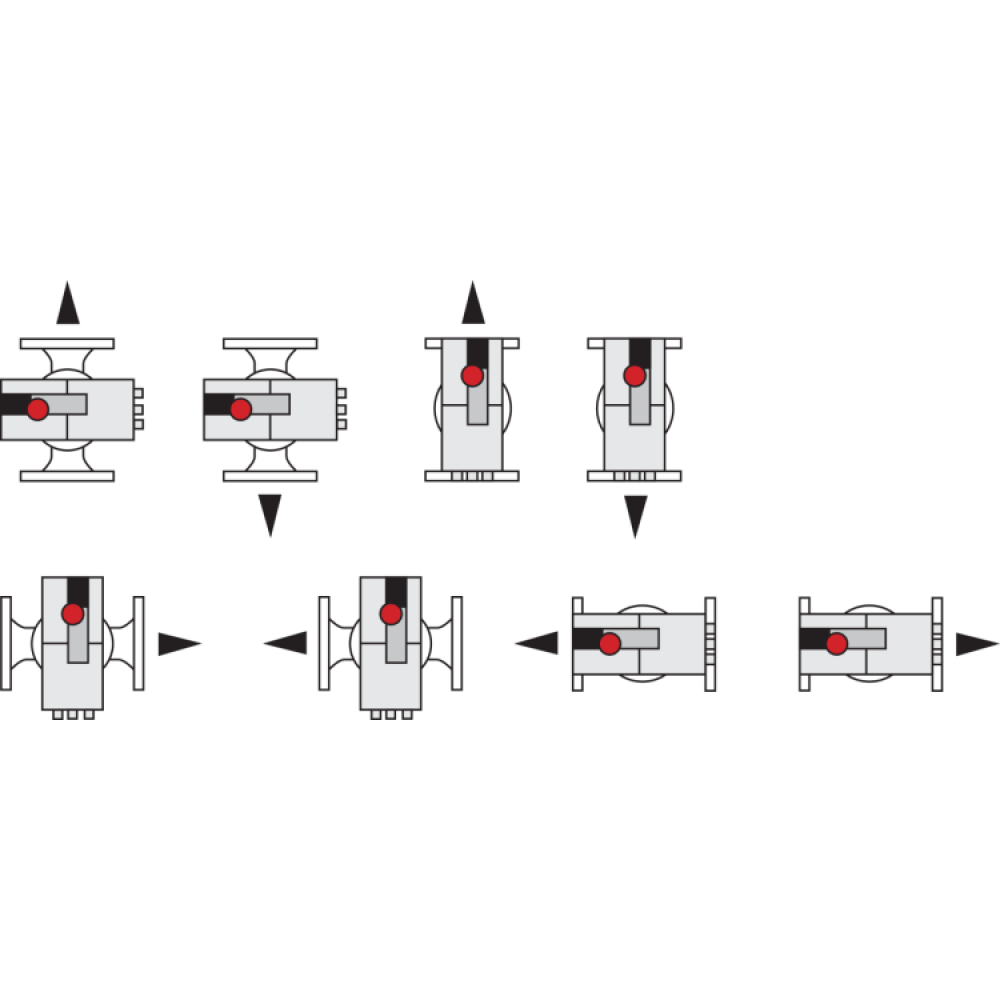

Графический дисплей насоса с поворотной индикацией для горизонтального и вертикального размещения модуля с возможностью индикации следующих параметров:

• Эксплуатационное состояние
• способ регулирования;
• заданное значение перепада давления или частоты вращения;
• сообщения об ошибках и предупреждения;


Синхронный электродвигатель с технологией ECM с высоким коэффициентом полезного действия и моментом прокручивания, функцией деблокирования и встроенной полной защитой электродвигателя.

Световая индикация неисправности, беспотенциальная обобщенная сигнализация неисправности, инфракрасный интерфейс для беспроводной связи с устройством управления Wilo/IR-монитором/IR-картой памяти.
Разъем для IF-модулей Wilo Stratos с интерфейсами для автоматизированной системы управления зданием или системы управления сдвоенными насосами (принадлежности: IF-модули Stratos Modbus, BACnet, LON, CAN, PLR, Ext. Off, Ext. Min, SBM, Ext. Off/SBM или DP).

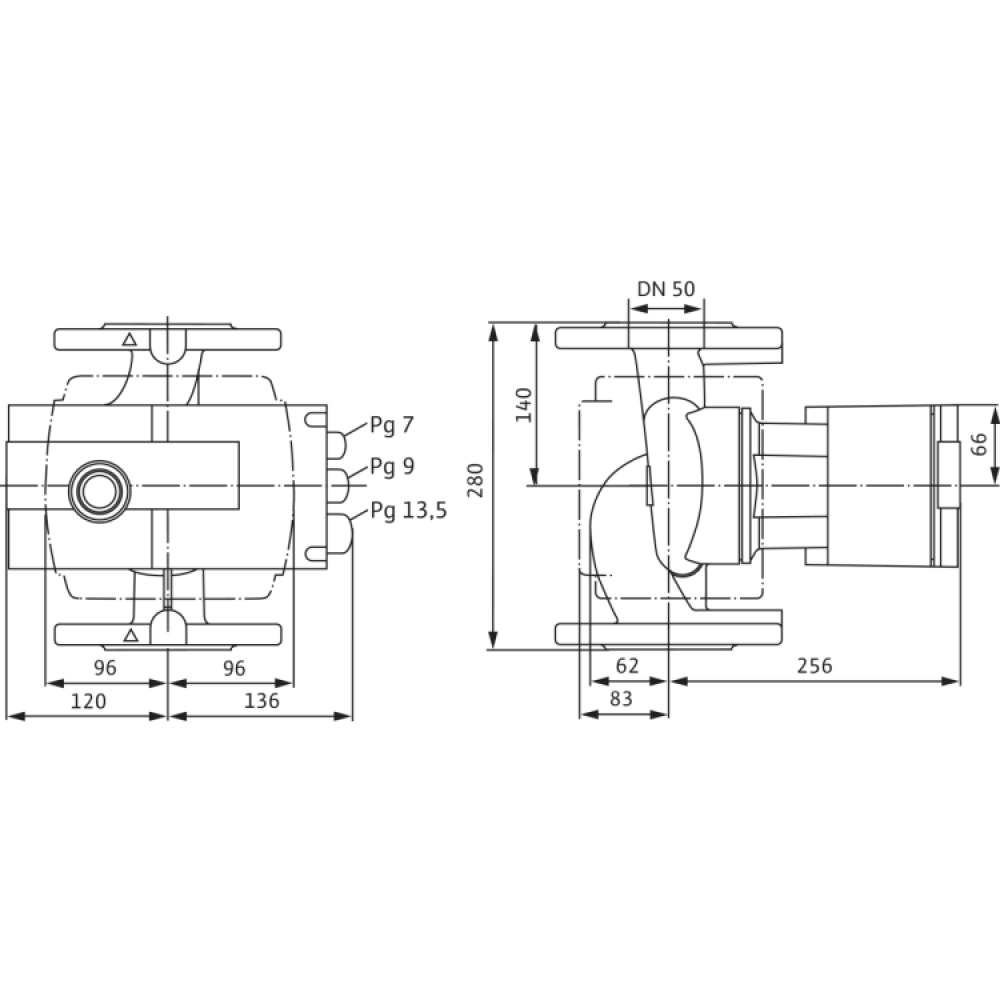

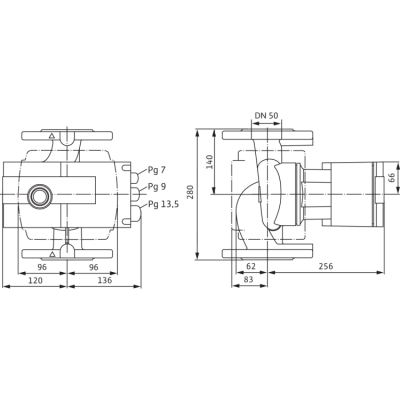

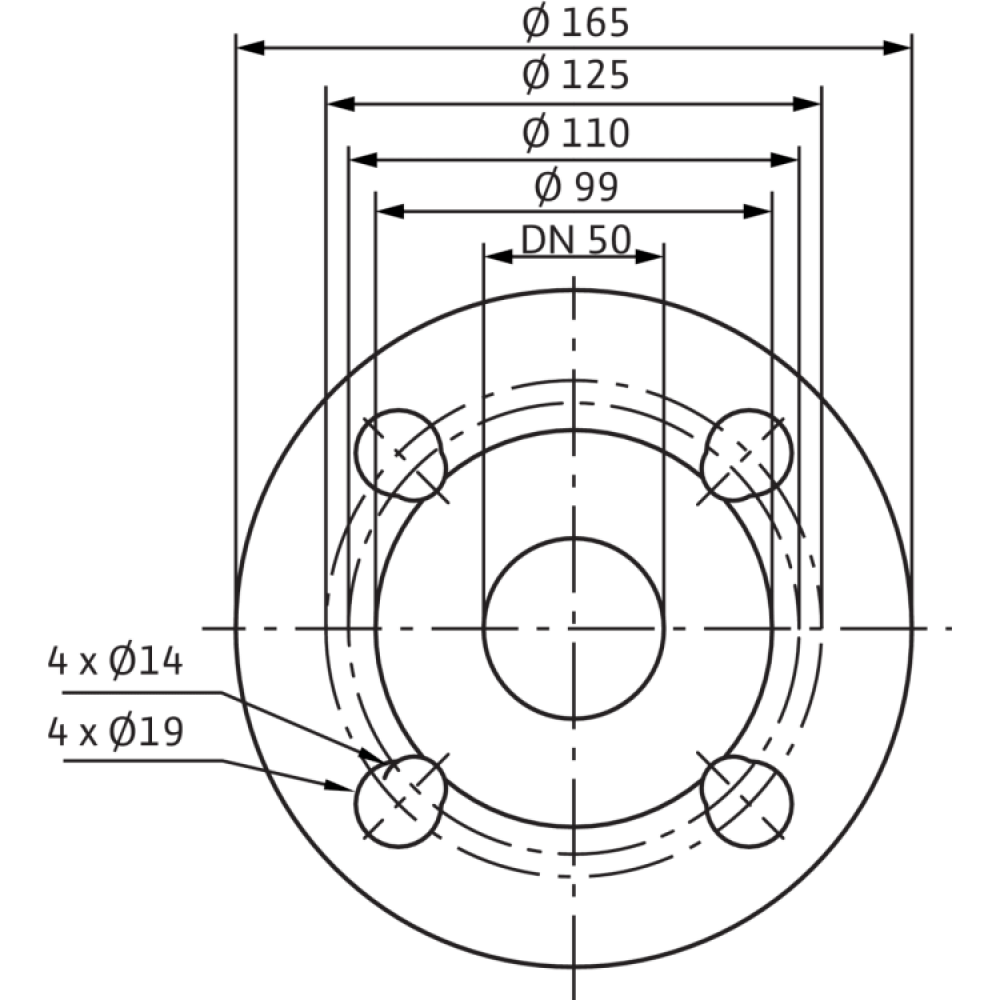

Исполнения фланцев для насосов с фланцевым соединением:

• Стандартное исполнение для насосов DN 40 - DN 65: комбинированный фланец PN 6/10 (фланец PN 16 согласно EN 1092-2) для контрфланцев PN 6 и PN 16
• Специальное исполнение для насосов DN 40 - DN 65: фланец PN 16 (согласно EN 1092-2) для контрфланца PN 16,





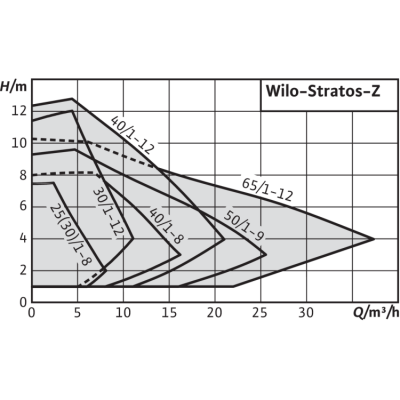

Описание серии

Тип Циркуляционный насос с мокрым ротором, с резьбовым или фланцевым соединением, электронно-коммутируемым двигателем и автоматическим согласованием мощности

Применение Циркуляционные системы питьевого водоснабжения всех типов, системы отопления, системы кондиционирования и закрытые контуры охлаждения, промышленные циркуляционные системы

Обозначение Пример: Wilo-Stratos-Z 40/1-8 Stratos Высокоэффективный насос (с резьбовым или фланцевым соединением), электронно регулируемый Z Одинарный насос для системы циркуляции питьевой воды 40/ Номинальный внутренний диаметр для подсоединения 1 - 8 Номинальный напор [м]

Особенности/преимущества продукции Экономия электроэнергии благодаря повышенной эффективности системы с функцией Q-Limit (ограничение максимального расхода) Оптимизированный дисплей для лучшей считываемости и управления Монтаж на малой площади благодаря компактной конструкции и независящий от положения ЖК-дисплей Модульная концепция для соединения со всеми стандартными системами шин (например, Modbus, BACnet, CAN, LON, PLR) Устойчивый к коррозии корпус насоса из бронзы для систем ,с возможным попаданием кислорода Проверенное качество и надежность

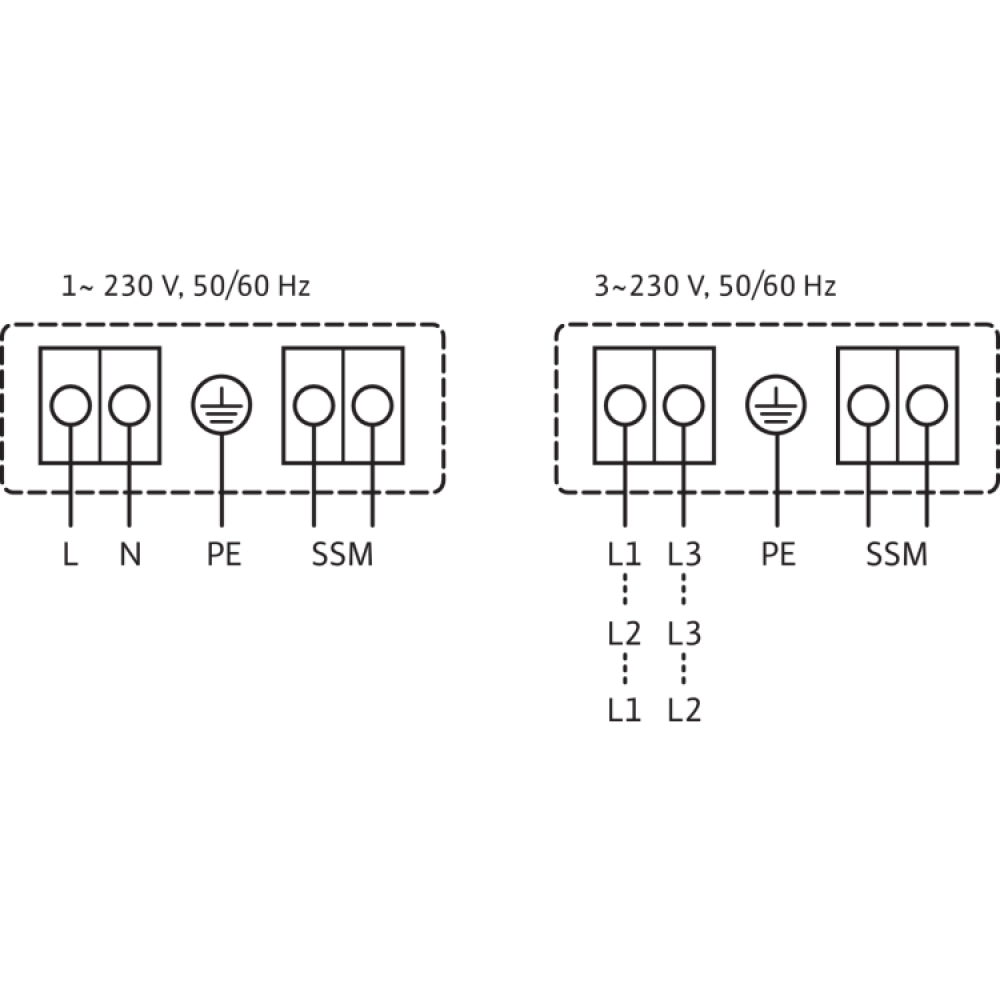

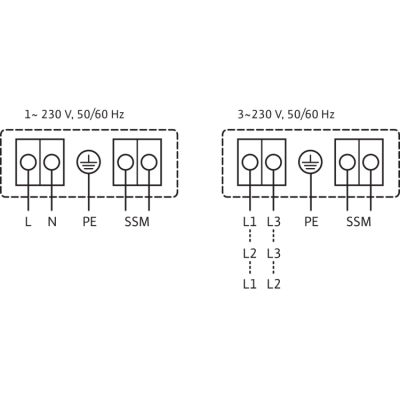

Технические характеристики Индекс энергоэффективности (EEI) ≤ 0,20 Допустимый диапазон температур Питьевая вода до 3,57 ммоль/л (20 °dH): от 0 °C до +80 °C Вода систем отопления: от -10° C до +110° C Подключение к сети 1~230 В, 50/60 Гц Класс защиты IP X4D Резьбовое или фланцевое соединение (в зависимости от типа) Rp 1 до DN 65 Макс. рабочее давление при стандартном исполнении: 6/10 бар (специальное исполнение: 16 бар)

Оснащение/функции Режимы работы Режим управления (n=постоянный) Δp‐c для постоянного перепада давления Δp‐v для переменного перепада давления Δp-T для перепада давления в зависимости от температурного режима (программируется через IR-Stick, IR-монитор, Modbus, BACnet, LON или CAN) Q-Limit для ограничения максимального расхода (настройка только через IR-карту памяти)   Ручное управление Настройка режимов работы Настройка требуемого перепада давления Настройка автоматического режима снижения частоты вращения Настройка ВКЛ./ВЫКЛ. насоса Настройка частоты вращения (режим ручного управления)   Автоматическое управление Бесступенчатая регулировка частоты вращения в зависимости от режима работы Автоматический режим снижения частоты вращения Функция деблокирования Плавный пуск Полная защита электродвигателя со встроенной электронной системой отключения   Внешнее управление Управляющий вход «Выкл. по приоритету» (возможно с IF‐модулями Stratos) Управляющий вход «Мин. мощность по приоритету» (возможно с IF‐модулями Stratos) Управляющий вход «Analog In 0 ‐ 10 В» (дистанционное переключение частоты вращения), возможно с IF‐модулями Stratos Управляющий вход «Analog In 0 ‐ 10 В» (дистанционное изменение заданного значения), возможно с IF‐модулями Stratos   Сигнализация и индикация Обобщенная сигнализация неисправности (беспотенциальный нормальнозамкнутый контакт) Раздельная сигнализация о работе (беспотенциальный нормальноразомкнутый контакт), возможно с IF‐модулями Stratos Световой индикатор неисправности ЖК-дисплей для индикации параметров насоса и кодов ошибок   Обмен данными Инфракрасный интерфейс для беспроводного обмена данными с IR-картой памяти/IR-монитором Последовательный цифровой интерфейс Modbus RTU для подключения к автоматизированной системе управления зданием посредством системы шин RS485 (возможно с IF-модулями Stratos). Последовательный цифровой интерфейс BACnet MS/TP Slave для подключения к автоматизированной системе управления зданием посредством системы шин RS485 (возможно с IF-модулями Stratos). Последовательный цифровой интерфейс CAN для подключения к автоматизированной системе управления зданием посредством системы шин (возможно с IF-модулями Stratos). Последовательный цифровой интерфейс LON для подключения к сети LONWorks (возможно с IF‐модулями Stratos) Последовательный цифровой интерфейс PLR для подключения к автоматизированной системе управления зданием через интерфейсный преобразователь Wilo или специальные модули связи (возможно с IF‐модулями Stratos)   Управление сдвоенными насосами (сдвоенный насос или два одинарных насоса) Основной/резервный режим работы (автоматическое переключение при неисправности/смена работы насосов по таймеру): возможны различные комбинации с IF-модулями Stratos (принадлежности) Режим совместной работы двух насосов (включение второго насоса при пиковой нагрузке с оптимизацией по КПД): возможны различные комбинации с IF-модулями Stratos (принадлежности)   Оснащение Отливка под ключ на корпусе насоса (у насосов с резьбовым присоединением P2≤100 Вт) Для насосов с фланцевым соединением: исполнения фланца Стандартное исполнение для насосов DN 40 - DN 65: комбинированный фланец PN 6/10 (согласно EN 1092-2) Специальное исполнение для насосов DN 40 - DN 65: фланец PN 16 (согласно EN 1092-2) для ответного фланца PN 16, Гнездо для опционального дополнения IF-модулями Wilo Серийная теплоизоляция

Материалы Корпус насоса из бронзы (тип 30/1-12 и 40/1-8 также из серого чугуна) Рабочее колесо: Синтетический материал Вал: Нержавеющая сталь Подшипники: Графит, пропитанный синтетической смолой

Комплект поставки Насос Теплоизоляция корпуса Уплотнения для резьбового соединения С подкладными шайбами фланцевых болтов (при номинальных внутренних диаметрах для подсоединения DN 40 ‐ DN 65) Инструкция по монтажу и эксплуатации

Опции Специальные исполнения для рабочего давления PN 16

Принадлежности Резьбовые соединения для резьбового подсоединения Компенсаторы IR-модуль IR-монитор IF‐модули Stratos: Modbus, BACnet, CAN, PLR, LON, DP, Ext. Off, Ext. Min., SBM, Ext.Off/SBM

Специальные исполнения Соблюдать местные указания и инструкции по Постановлениям о питьевой воде !
